Снегоочиститель ЭСО-Щ

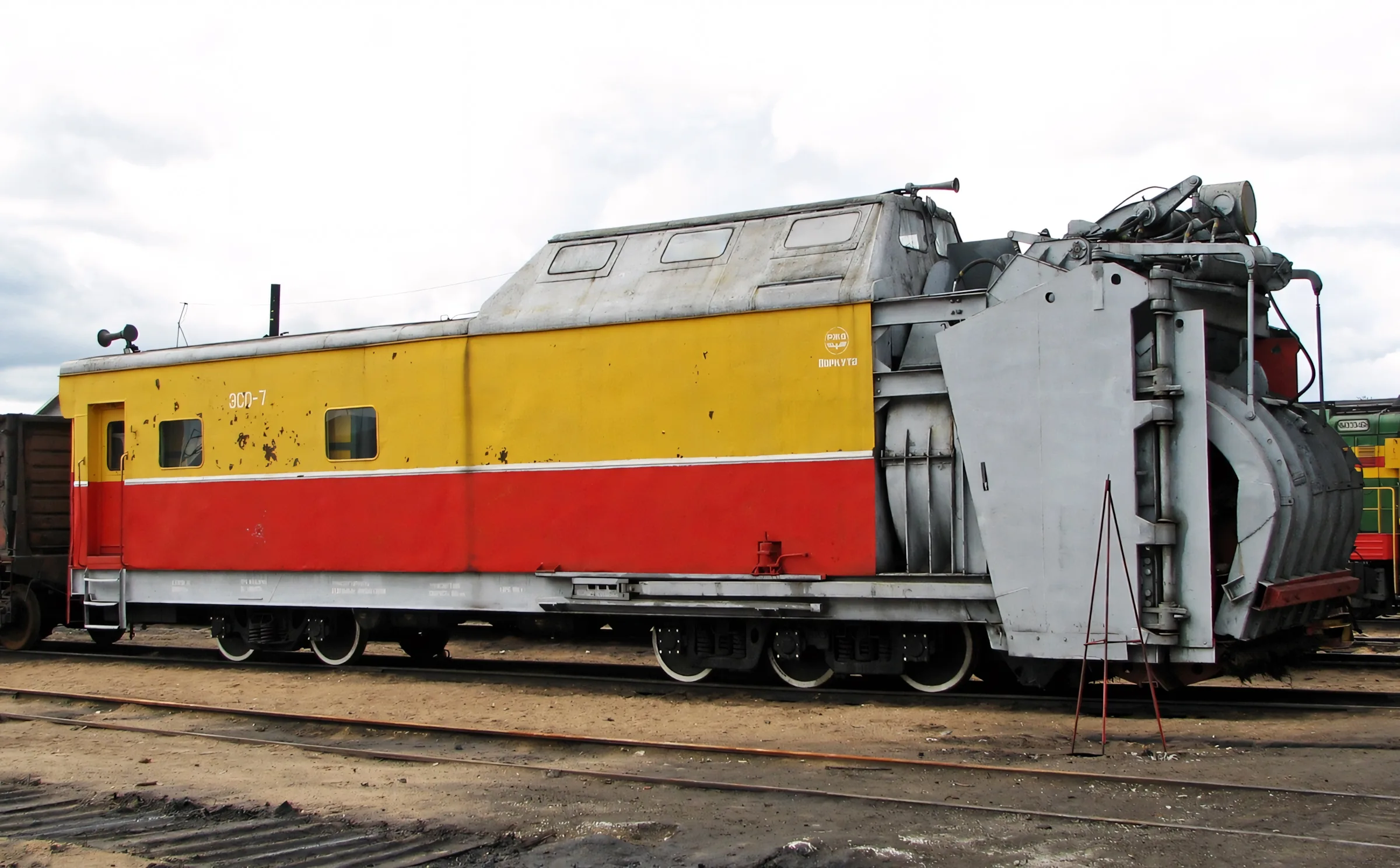

ЭСО3Щ-7. Россия, Коми, депо Воркута. Автор: Воздух Свободы. Дата: 25 июля 2006 г. — ЭСО3Щ-7

ЭСО-Щ – Электрический СнегоОчиститель Щёточный. Выпускался в 1961-1965 годах на Кировском заводе Имени 1 Мая. Построено более 7 машин.

Снегоочиститель ЭСО-Щ создан как специализированная машина для расчистки железнодорожных путей от снежных заносов высотой до 3 метров. Его конструкция ориентирована на работу на малодеятельных станциях, где требуется отбрасывать снег за пределы станционной территории. В отличие от традиционного трёхроторного ЭСО-3, этот снегоочиститель оснащён только одним барабаном-питателем, а также изменена конструкция крыльев и подрезного ножа для лучшей работы в стеснённых условиях станций.

ЭСО-Щ состоит из рамы, кузова, кабины управления и выбросного ротора. Основное отличие от аналогичных машин заключается в наличии одного питателя. Крылья могут поворачиваться на 180° и фиксироваться в 3 положениях: рабочем (под углом 45° к оси машины) и транспортных вперёд или назад по ходу движения. Подрезной нож подвешен на параллелограммном механизме, его можно использоватьс тросовыми щётками для очистки станционных путей. В транспортном положении нож фиксируется закладными штырями. Электрическая схема машины аналогична предшественнику, за исключением отсутствующего питателя.

Для приведения снегоочистителя в рабочее положение необходимо выполнить последовательность действий: поднять передний щит пневмоцилиндрами, зафиксировать его стопором, установить предохранительные крючки, опустить подрезной нож, перевести крылья в рабочее положение и зафиксировать их. Перед началом работы опускаются траверса с крыльями. Транспортное положение "крылья вперёд" используется для обхода препятствий или кратковременных переездов, но не предназначено для дальних поездок.

Особенности:

Предназначен для очистки путей от снежных заносов высотой до 3 м на территории станций
Относительно ЭСО-3 имеет только один ротор-питатель для захвата снега, изменена конструкция крыльев и подрезного ножа
Второй ротор используется для отброса снега в сторону до 50 метров
