Автомотриса АСД1

Автомотрисы
Просмотры

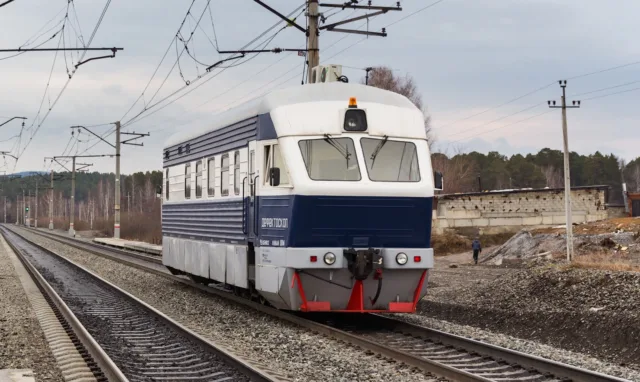

АСД1М-004. Россия, Челябинская область, перегон Флюсовая - Миасс-I. Автор: XTReme-93. Дата: 10 апреля 2016 г.
АСД1М-004

АСД1Автомотриса Служебная Дефектоскопная, тип - 1. Выпускалась в 1999 году на . Построена 1 машина.

Небольшая серия автомотрис для выполнения дефектоскопных работ. Оснащена ультразвуковыми и магнитными датчиками. Вместимость до 10 человек позволяет доставлять рабочие бригады для ремонта пути или проведения инспекционных осмотров ж/д.

Особенности:

  • Предназначена для ультразвукового и магнитного неразрушающего контроля (дефектоскопии) рельсов и рельсовых пересечений
  • Диагностика производится с помощью искательных систем на ходовой тележке и намагничивающих катушек на осях колёсных пар
  • Возможно наложение прежних результатов диагностики и формирование отчётности
  • Рабочее место включает себя 3 компьютера оператора и мастерскую
  • Для отдыха предусмотрено 2 купе по 4 места, душ, туалет и кухня с горячим и холодным водоснабжением

Модификации:

  • АСД1М (построено 3 единицы) — Модернизированная, обновлено компьютерное оборудование
  • АСД1Ш (построено 2 единицы) — с изменённой комплектацией для службы Ш

Технические характеристики:

  • Вместимость — 10 чел.
  • Высота — 4800 мм
  • Длина — 17 895 мм
  • Ширина — 3105 мм
  • Колея — 1520 мм
  • Конструкционная скорость — 80 км/ч
  • Рабочая скорость — 5-70 км/ч
  • Минимальный радиус прохождения кривых — 80 м
  • Мощность дизеля (ЯМЗ-238Д1) — 240 л.с.
  • Мощность ТЭД — 4×115 кВт (460 кВт)
  • Тип ТЭД — коллекторные, ДК-213Д2
  • Осевая формула — 20-20
  • Служебная масса — 40 т

Предшественники:

Последователи:

  • Автомотриса АС01
АСД1М схема
АСД1М схема

Материалы по теме:

  • trainpix.org (RUS) - фотографии и эксплуатация
  • scbist.com (RUS) - общее описание серии
Автор: Кириллов Юрий
