Тепловоз Ьмх

Раздел Тепловозы

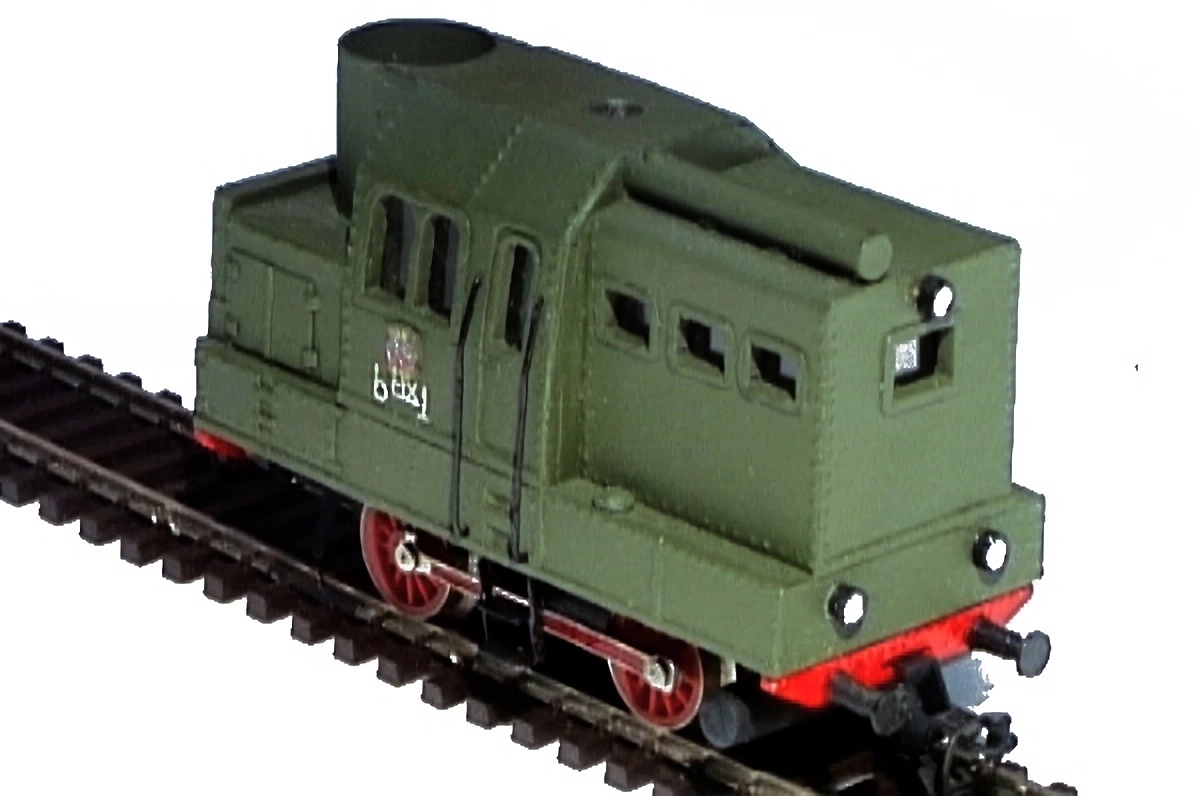

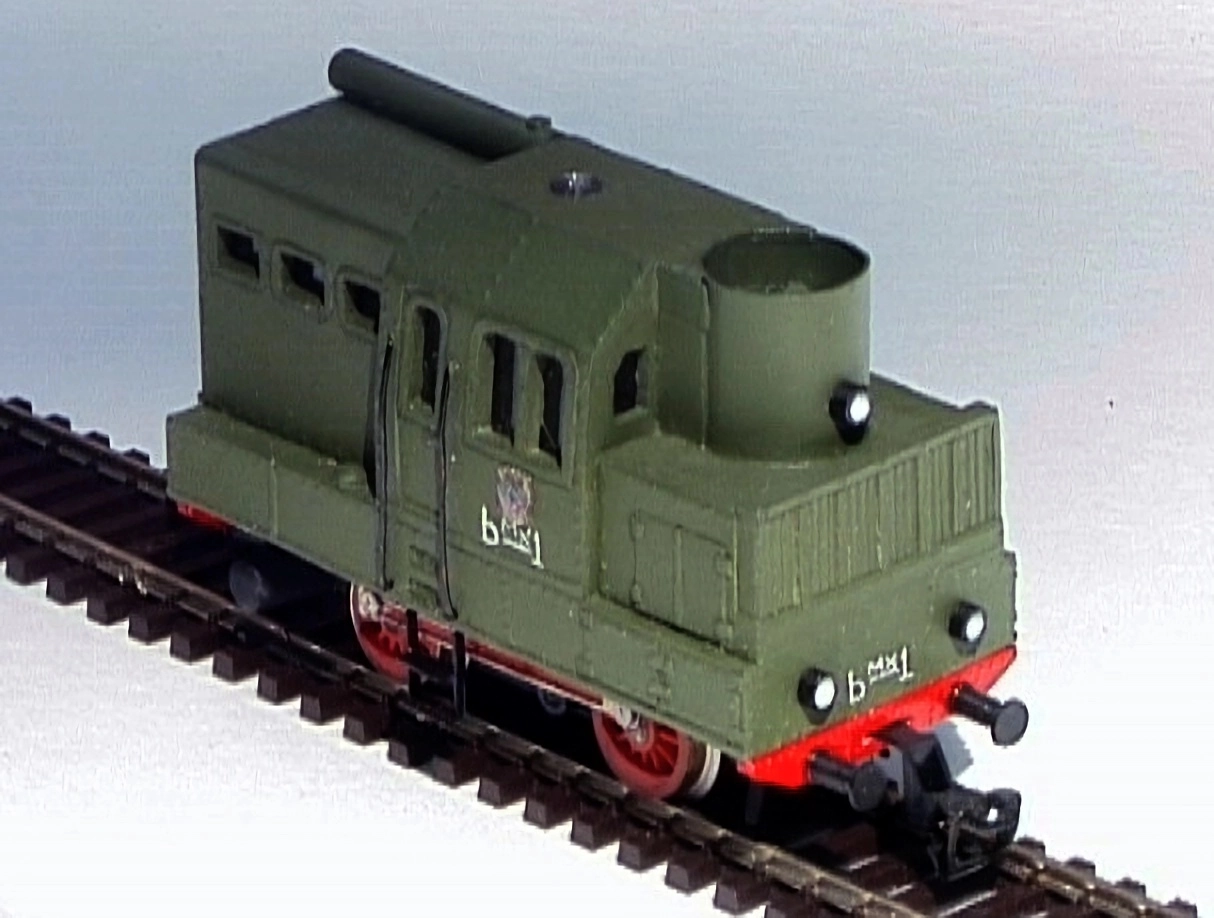

Модель Ьмх

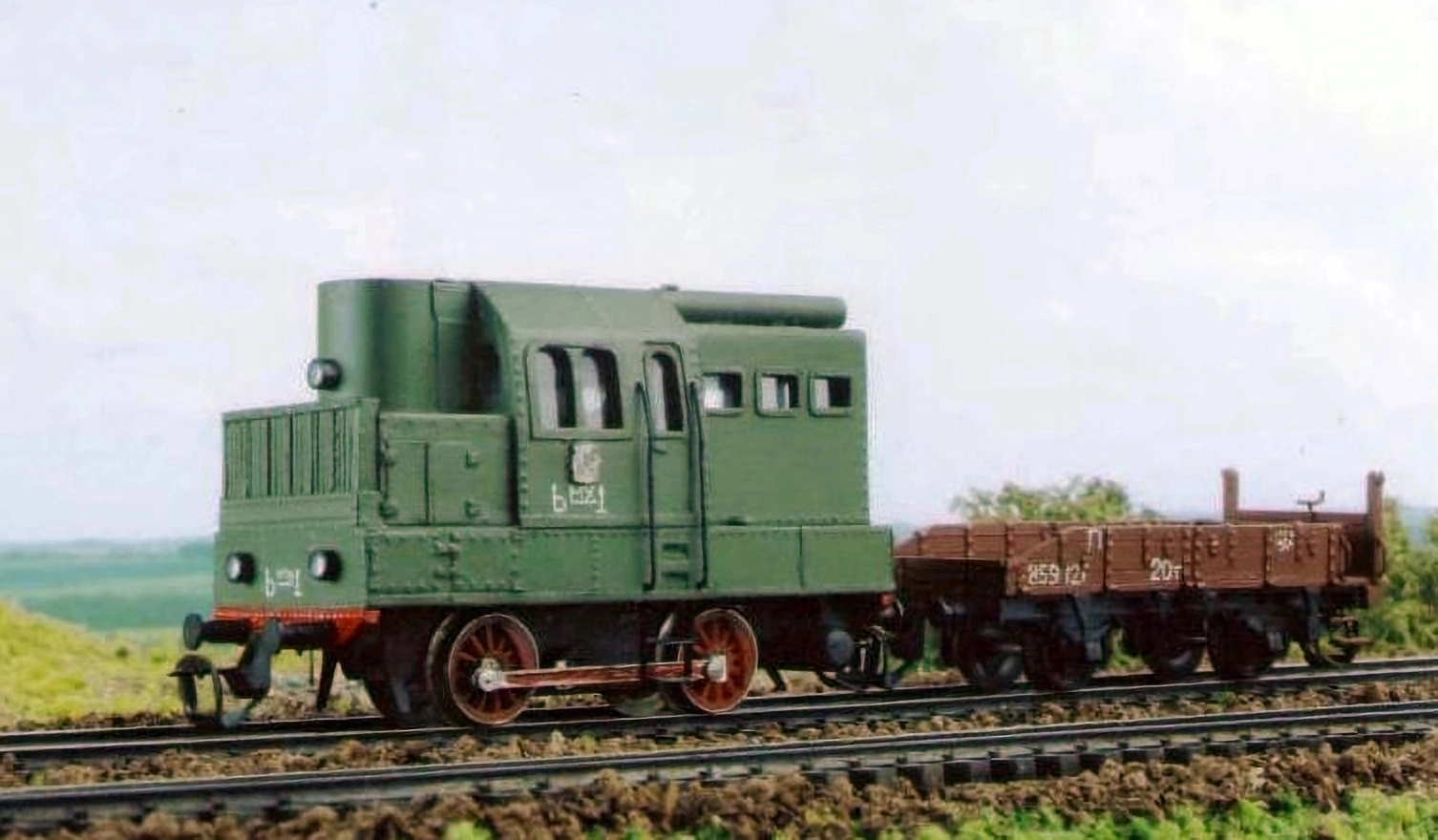

Модель Ьмх

Ьмх — эквивалентен паровозу Ь, с МеХанической передачей. Выпускался в 1931 году на . Построено 2 тепловоза.

Особенности:

  • Опытная серия из 2 локомотивов для проверки механической передачи на маломощных машинах
  • По разным источникам классифицируется, как тепловоз или мотовоз
  • Имеет спарники (соединяющие стержни колёс), как у паровозов

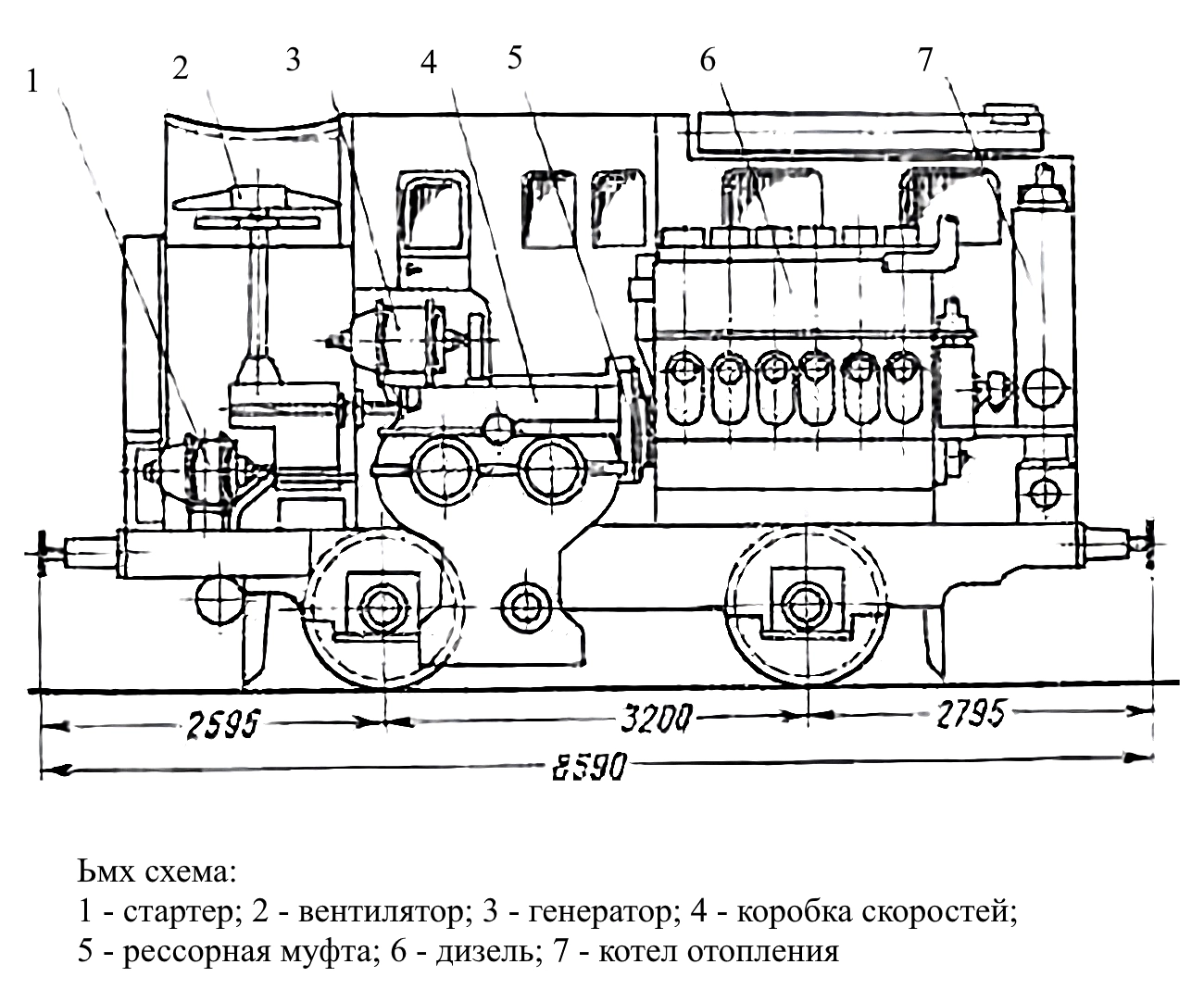

  • В движение приводится по схеме: вращающий момент от двигателя через рессорную муфту передаётся на 4-х ступенчатую коробку передач, далее через реверс на отбойный вал, затем на спарники и на колёса

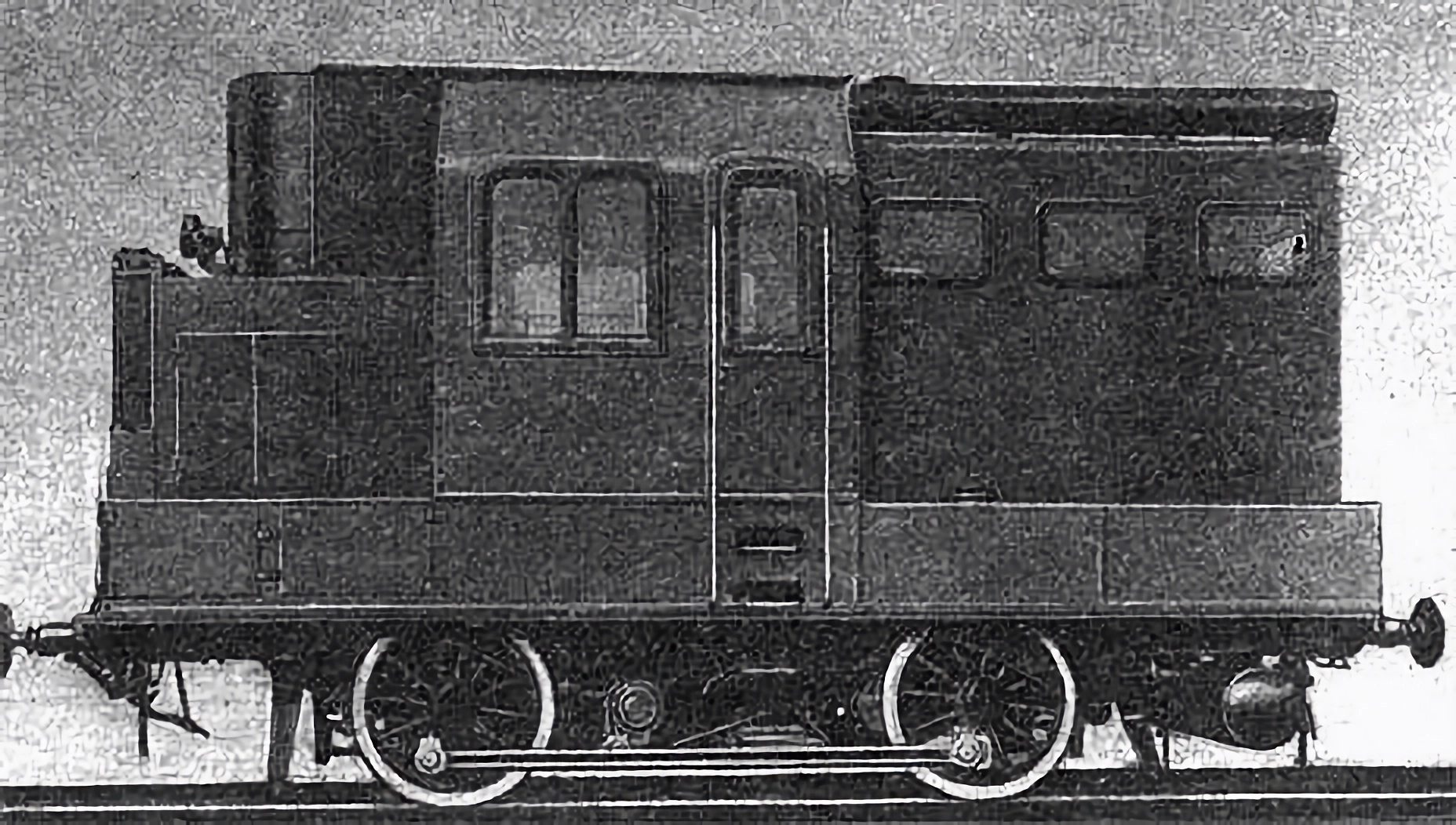

Ьмх сбоку
Ьмх сбоку

Технические характеристики:

  • Длина8590 мм
  • Колея – 1524 мм
  • Конструкционная скорость – 45 км/ч
  • Минимальный радиус прохождения кривых – 80 м
  • Мощность дизеля MAN – 300 л.с.
  • Осевая формула – 2
  • Служебная масса – 38 т
  • Тип передачи – механическая
  • Тип — маневровый

В 1940-х списаны и порезаны на металлолом.

Предшественники:

  • Появилась рессорная муфта, относительно тепловоза Эмх3
  • Паровоз Ь

Последователи:

  • Серия опытных тепловозов Ээл8, Ээл9 и Оэл10
