Электровоз ЧС4

Электровозы
Просмотры

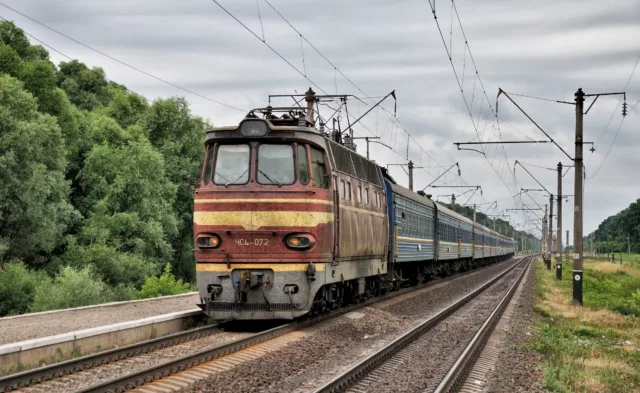

ЧС4-072. Украина, Черниговская область, перегон Бахмач-Пассажирский - Халимоново. Автор: Кузьма Александрович. Дата: 25 июня 2011 г.
ЧС4-072

ЧС4ЧехоСловацкий электровоз, тип - 4. Выпускался с 1963 по 1972 год на . Построено 230 электровозов.

Серия пассажирских электровозов созданных Чехословакией и поставляемых в СССР. В электровозе применён блочный стеклопластиковый кузов, созданный чехословацким дизайнером Отакаром Дибликом. Его вес значительно меньше железного, снижает осевую нагрузку и позволяет использовать больше электрооборудования увеличивая мощность.

В 1965-1966 годах вместе с электровозом серии ВЛ60П проходил испытания на Северо-Кавказской ж/д. Электровозы номеров 002 — 011 тоже были опытными, а с 013 начался серийный выпуск. Выяснилось, что в серии нет необходимости применять реостатный тормоз и его убрали до появления модификации ЧС4Т.

В России серия эксплуатировалась в среднем до 2012 года. В Украине большая часть машин проходила капитальный ремонт, в том числе заменялась маска кабины на плоскую металлическую.

Заводское обозначение:

  • Вся серия — 52Е0-52Е5

Особенности:

  • Мощность трансформатора позволяет обогревать до 17 пассажирских вагонов
  • Кузов облегчён за счёт лёгкого стеклопластиковой обшивки

Модификации:

  • ЧС4Т (выпуск с 1971 по 1986 год, построено 510 электровозов) — глубокая модернизация с реостатным Тормозом
  • В Украине проводится капитальный ремонт, после которого скруглённая кабина заменяется на плоскую

Технические характеристики:

  • Высота — 5240 мм
  • Длина — 19 980 мм
  • Ширина — 3700 мм
  • Колея — 1520 мм
  • Конструкционная скорость — 160 км/ч
  • Минимальный радиус прохождения кривых — 80 м
  • Мощность ТЭД (часовая) — 6×850 кВт (5100 кВт)
  • Мощность ТЭД (длительная) — 6×820 кВт (4920 кВт)
  • Тип ТЭД — коллекторные
  • Осевая формула — 30-30
  • Род тока — переменный (25 кВ)
  • Служебная масса — 123 т
  • Тип — пассажирский

Предшественники:

  • Заменял паровоз П36 «Победа»
  • Пассажирская версия грузового электровоза ВЛ60П
  • Строился на основе ЧС2 и опытного S 699.0

Последователи:

  • Спроектированы электровозы S 499.0ЧС5, ЧС7 и ЧС8
  • Заменяется более новым ЭП1 и ЭП2К
ЧС4 схема
ЧС4 схема
