Электровоз ВЛ41

Электровозы Раздел 11.03.2022
Просмотры
ВЛ41-073. Россия, Краснодарский край, депо Тихорецкая. Autor: Stef
ВЛ41-073

ВЛ41 — маневровый электровоз, назван в честь Владимира Ленина, тип - 41. Выпускался с 1963 по 1965 год на Днепропетровском электровозостроительном заводе. Построено 78 электровозов.

В начале 1960-х годов было поручено задание Днепропетровскому электровозостроительному заводу создать маневровый электровоз для работы под напряжением 25 кВ. За основу взят промышленный электровоз Д100М.

В процессе испытаний выявлено разрушительное воздействие на путь. Была изменена подвеска — ставились пружинные амортизаторы между брусьями тележек и буферным брусом кузова (не помогло). В дальнейшем электровозу просто ограничили конструкционную скорость со 100 до 70 км/ч.

Заводское обозначение:

  • Д92Днепропетровского завода с массой 92 т

Особенности:

  • Нестандартная компоновка для электровозов — кабина одна и расположена в центре кузова, что повышает удобство выполнения маневровых работ
  • Электровоз из-за сильной осевой нагрузки негативно воздействовал на пути. Для него был сконструирован двухосный тендер с аккумуляторными батареями для автономной работы и туда же перенесено часть оборудования

Модификации:

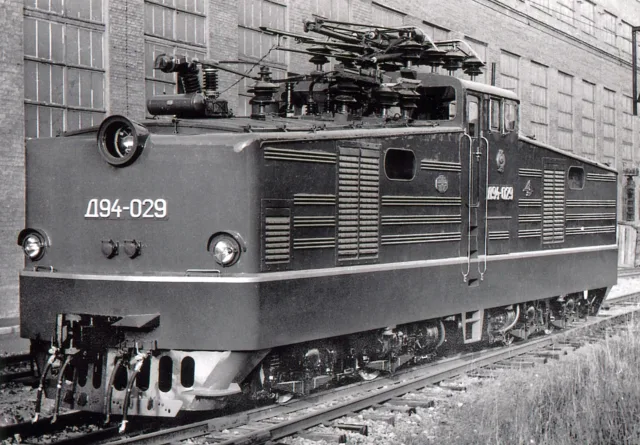

  • Д94 (выпускался с 1965 по 1968 год, построено 29 машин) — для эксплуатации на линиях с переменным током, 10 кВ
  • ВЛ41К (модернизация 1975-1977 годов, 13 машин) — с Кремниевыми (вместо игнитронных) выпрямителями

Технические характеристики:

  • Длина — 16 400 мм
  • Колея — 1520 мм
  • Конструкционная скорость — 70 км/ч
  • Минимальный радиус прохождения кривых — 80 м
  • ?Мощность ТЭД (часовая) — 4×425 кВт (1700 кВт)
  • ?Мощность ТЭД (длительная) — 4×380 кВт (1520 кВт)
  • Тип ТЭД — коллекторные, НБ-406Б
  • Осевая формула — 20+20
  • Род тока — переменный (25 кВ)
  • Служебная масса — 92 т
  • Тип — маневровый

Предшественники:

  • Промышленный электровоз Д100М
  • Электровоз ВЛ22М
  • Составляющие электровоза позаимствованы с ВЛ8, ВЛ60, ВЛ61 и ВЛ62

Последователи:

  • Маневровый электровоз ВЛ26
  • Электровоз Д94
  • Узкоколейный электровоз ЧС11

К этой записи можно добавить:

  • Высота
  • Ширина
  • Схема с размерами и/или описанием
  • Нашли ошибку? Есть интересные истории? Расскажите об этом в комментарии
Автор: Юрец
